Laboratorio final

Este laboratorio tiene como objetivo hacer una alarma de proximidad, mediante un sensor HC-SR04 un zumbador, un LED y un LCD KEY PAD SHIELD 2x16 (también se puede usar solamente el display 2x16); donde aparecerá la distancia en cm que el sensor detecta; se puede usar como un dispositivo de seguridad para cualquier tipo de establecimiento o vivienda.

Materiales

• Computador (con el software de arduino y sus respectivos drivers)
• Tarjeta arduino (que corresponda al software instalado en el computador)
• 1 LCD KEY PAD SHIELD 2x16 (también se puede usar solamente el display 2x16)
• 1 protoboard
• 1 sensor HC-SR04
• 1 zumbador
• 1 Led
• Jumpers (cable macho, cable hembra)

Diagramas.

Montaje.

Esquemático.

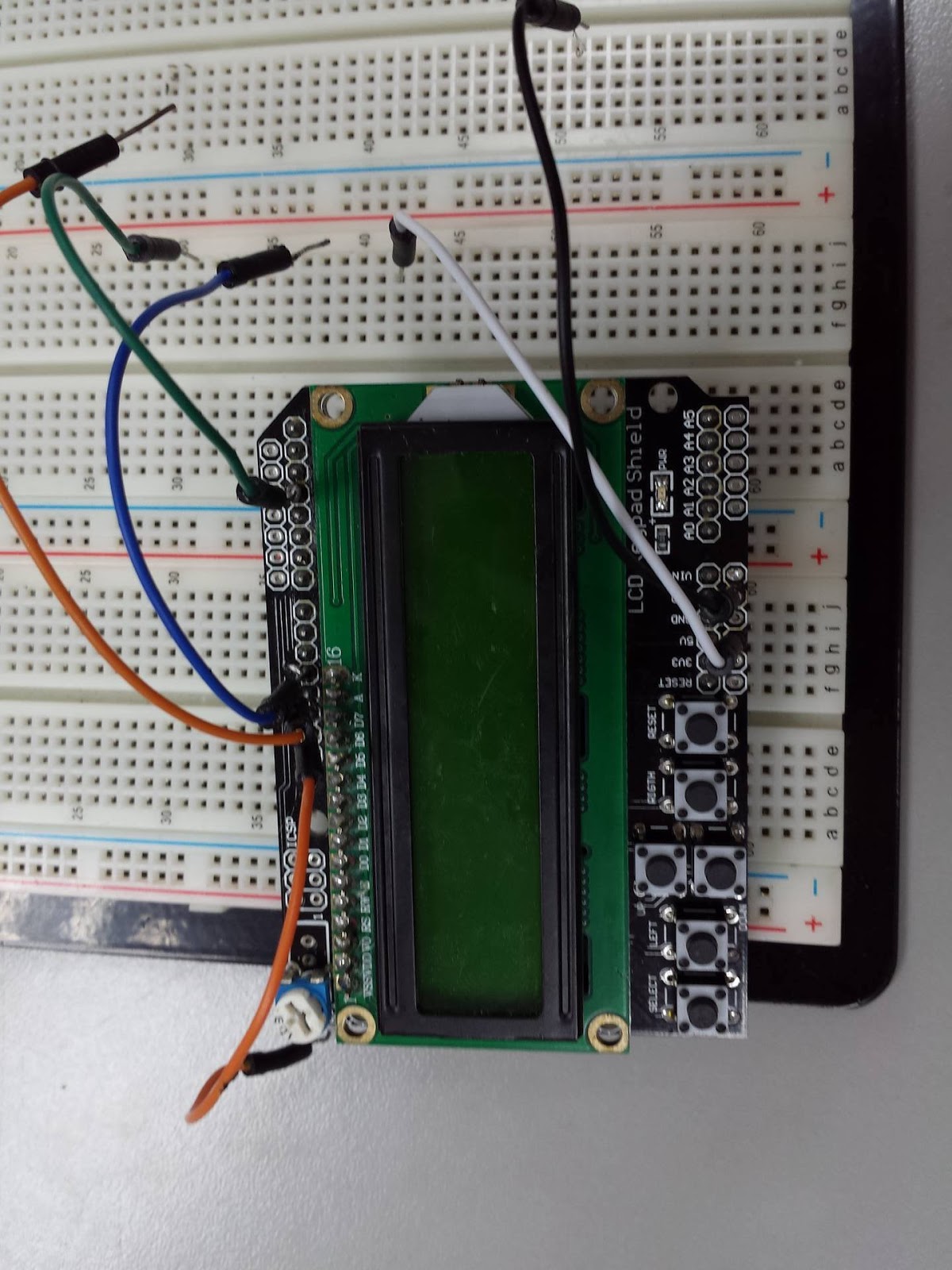

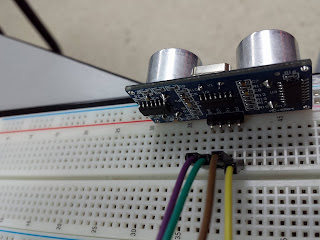

Imagenes del paso a paso.

1.

 2

 3.

4.

 5.

 6.

 7.

Vídeo

Código Arduino

Laboaratorio #11

En este laboratorio se pretende mediante un Arduino, y una interfaz en Proccesing enviar un mensaje a una matriz LED 8x8 (desplazandose de izquierda a derecha) a través de un IC MAX7219.

Materiales.

• Computador (con el software de arduino y sus respectivos drivers)
• Tarjeta arduino (que corresponda al software instalado en el computador)
• 1 matriz LED 8x8.
• Cables de conexiones (jumpers macho)
• Protoboard

Diagramas.

Montaje.

Esquemático.

PCB

Imágenes del paso a paso.

1.

2.

3.

Vídeo.

Codigo arduino Codigo Processing

Laboratorio #10.

En este laboratorio se pretende mediante un Arduino, controlar una matriz LED 8x8 a traves de IC MAX7219 , para mostrar los numeros del 0 al 9, dependiendo de la posicion del potenciometro.

Materiales.

• Computador (con el software de arduino y sus respectivos drivers)
• Tarjeta arduino (que corresponda al software instalado en el computador)
• 1 potenciometro de 10kΩ
• 1 matriz LED 8x8.
• Cables de conexiones (jumpers macho)
• Protoboard

Diagramas.

Montaje.

Esquemático.

PCB.

Imágenes del paso a paso.

1.

2.

3.

Vídeo.

Codigo arduino

Laboratorio #9

controlar desde una interfaz en proccesing, el patrón de movimiento y colores en un modulo de 8 LEDs  RGB controlado con un arduino.

Materiales.

• computador ( con el software de arduino y sus respectivo drivers)
• tarjeta arduino ( que corresponda al software instalado en el computador)
• protoboard
• jumpers(cable macho)
•  modulo de 8 LEDs  RGB

Diagramas.

Montaje.

Esquemático

PCB

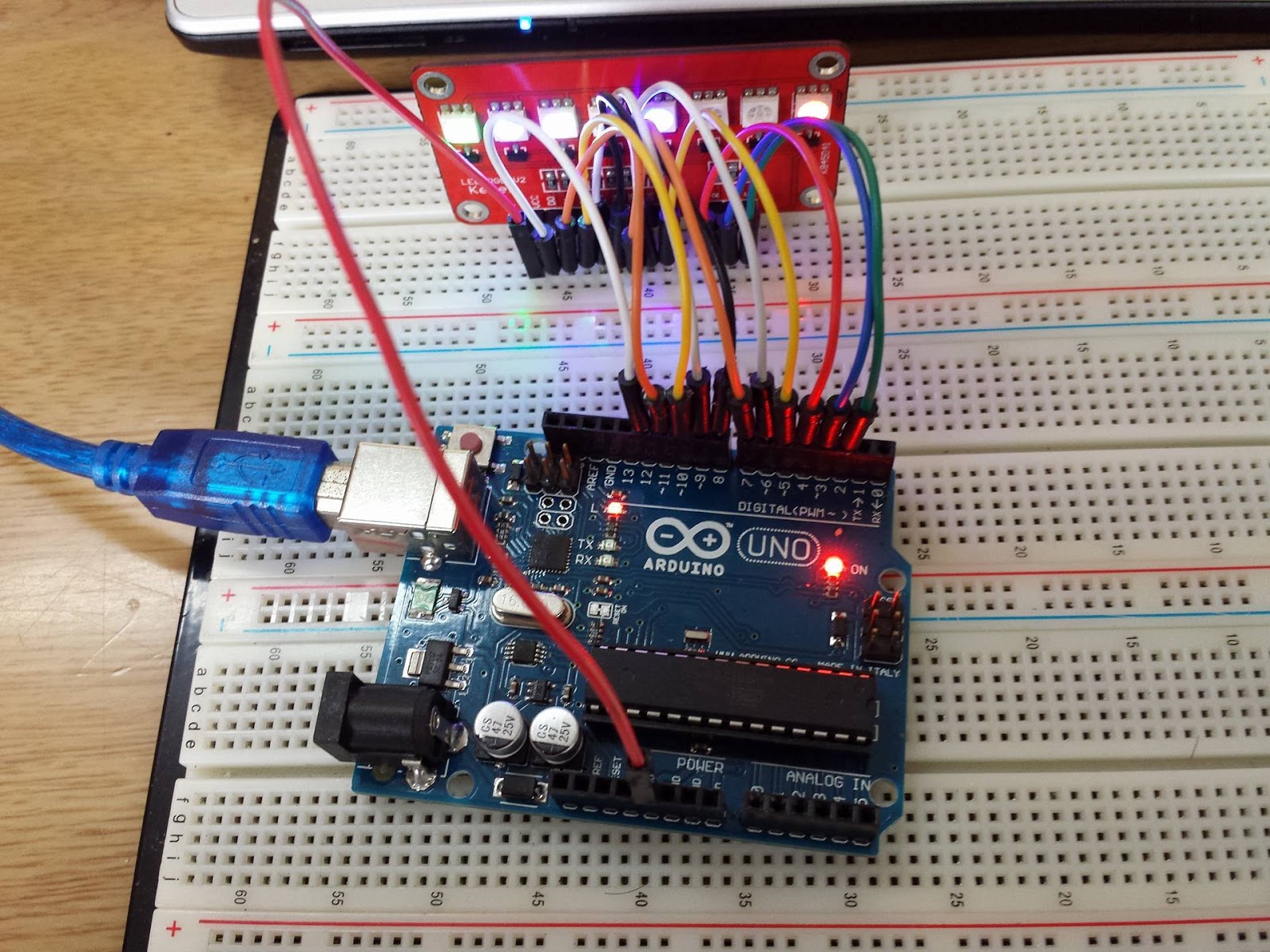

Imágenes del paso a paso
1.

2.

3.

4.

5.

Vídeo

Codigo arduino. Codigo processing.

Laboratorio # 8.

controlar desde el arduino, dos barras LEDs (8 rojos, 4 amarillos, y 4 verdes) con dos integrados IC 74HC595, para mostrar el nivel de iluminación capturada por una foto-celda( foto-resistencia, LdR, CdS.

Materiales.

• Computador (con el software de arduino y sus respectivos drivers)
• Tarjeta arduino (que corresponda al software instalado en el computador)
• 2 barras LEDs (8 rojos, 4 amarillos, y 4 verdes)
• 2 integrados IC 74HC595
• 1 foto-celda
• Jumpers (cable macho)
• Protoboard

Diagramas.

Montaje.

Esquemático.

Imagenes del paso a paso.

1

2

3

4

5

Video

codigo arduino.

Laboratorio #7.

controlar la intensidad de cada uno de los colores del diodo RGB, mediante una interfaz en processing controlando los mismos por tres sliders.

Materiales.

• computador (con el software de arduino y sus respectivo drivers)
• tarjeta arduino (que corresponda al software instalado en el computador)
• cable de conexiones (jumpers macho)
• protoboard
• 1 LED RGB
• 3 resistencias de 220Ω

Diagramas

Montaje.

Esquema.

PCB.

Imagenes del paso a paso.

1.

2.

3.

4.

vídeo

codigo arduino. codigo processing

Labortorio #6.
 controlar la intensidad de cada uno de los colores del diodo RGB, mediante 3 potenciometros y una  tarjeta arduino.

Materiales.

• computador (con el software de arduino y sus respectivo drivers)
• tarjeta arduino (que corresponda al software instalado en el computador)
• cable de conexiones (jumpers macho)
• protoboard
• 1 LED RGB
• 3 resistencias de 220Ω
• 3 potenciometros de 10kΩ

Diagramas.

Montaje.

Esquema

PCB.

Imagenes del paso a paso.

1.

2.

3.

4.

5.

6.

vídeo

codigo arduino
